HP BladeSystem c3000 Enclosure
HP BladeSystem c3000 Platinum предназначена для блейд-серверов HP BladeSystem. c3000 ориентируется на три сегмента рынка:
1) удаленные филиалы, требующие установки от 2 до 8 блейд-серверов;
2) компании среднего размера, использующие от 3 до 100 серверов;
3) крупные предприятия с особыми требованиями к центрам обработки данных, включая систему питания постоянного тока или ограниченные ресурсы на энергоснабжение и охлаждение серверных стоек.
Как и в случае модели c7000, ПО Intelligent Management и Onboard Administrator предоставляют полный контроль над инфраструктурой блейд-серверов. Терабитная объединительная плата корпуса c3000 гарантирует поддержку современных гигабитных сетей и предоставляет возможность перехода на 10-гигабитные решения в будущем.
HP BladeSystem c3000 Enclosure. Обзор
Особенности
Корпус HP BladeSystem c3000 Platinum — это не просто сервер. Это комплексное решение, которое включает в себя серверы, СХД (NAS или iSCSI), сетевые возможности, технологии энергопотребления и охлаждения и функции управления. Его можно развернуть в любой системе.
В условиях растущих рабочих нагрузок и увеличивающейся сложности систем технологии Intelligent Infrastructure (например, блоки питания Platinum, модули питания Intelligent и блоки PDU) обеспечивают крепкую основу для функционирования конвергентной инфраструктуры.
Средства Onboard Administrator, технология удаленного управления iLO и ПО HP Insight Control позволяют эффективно управлять серверами вне зависимости от состояния операционной системы сервера.
Удобство установки и управления благодаря использованию знакомых инструментов, включая локальный привод DVD для развертывания ПО SmartStart и локальный интерфейс KVM для интеграции консоли KVM в стойку.
Предварительно настроенный и смонтированный корпус c3000 Platinum существенно упрощает процедуру добавления новых блейд-серверов.
Помимо поддержки виртуальных серверов корпус c3000 Platinum позволяет виртуализировать сеть, систему хранения данных и инфраструктуру энергоснабжения, что обеспечивает снижение расходов и надежную защиту вычислительных ресурсов от аварий на объектах.
HP Insight Control объединяет необходимые средства управления инфраструктурой, которые активируют возможности управления, встроенные в серверы HP ProLiant. ПО Insight Control обеспечивает мощные возможности проактивного управления работоспособностью серверов ProLiant как в физических, так и в виртуальных средах.
Конфигурация блейд-шасси HP BladeSystem c3000
Высота:
Установка блейдов:
Количество
блейдов:
Отсеки для свитчей:
Питание:
Вентиляторы:
Поддержка KVM:
Поддержка CD/DVD:
ОА
6U
Блейды устанавливаются горизонтально
8 половинного размера, 4 полноразмерных
4 отсека для коммутационных модулей
6 блоков питания до 1200Вт каждый
6 активных вентиляторов
Поддержка KVM в полке
Поддержка CD/DVD в полке
1 модуль OA, внешние порты OA Serial/USB спереди
Функции блейд-шасси HP BladeSystem c3000 Enclosure
Что нового:
-

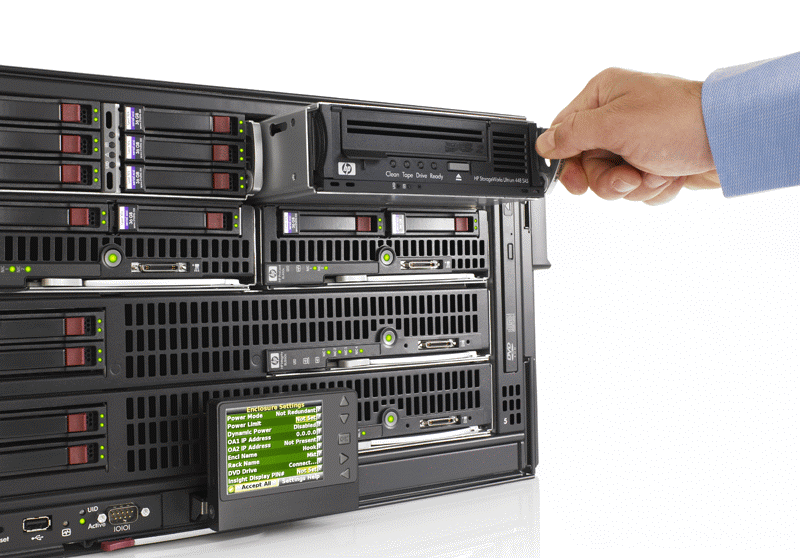

Полка HP BladeSystem c3000 высотой 6U предназначена для установки как в стойку, так и в средах без стоек и поддерживает до 8 блейд-серверов.
Возможности:
-
Удобство управления и контроля.
-
Полка HP BladeSystem c3000 представляет собой комплексное решение для установки серверов, устройств хранения (NAS или iSCSI), сетевых решений и средств управления электропитанием. Она может развертываться в любом месте сети.
-
Решения Onboard Administrator, iLO и HP Insight Control позволяют управлять серверами и полками локально и удаленно независимо от состояния операционной системы сервера.
-
Удобство установки и управления благодаря использованию знакомых инструментов, включая локальный привод DVD для развертывания ПО SmartStart и локальный интерфейс KVM для интеграции консоли KVM в стойку.
-
Стоимость в 3 раза ниже стоимости аналогичных монтируемых в стойку серверов
-
Снижение энергопотребления до 30% и экономия рабочего пространства до 40% по сравнению с аналогичными стоечными серверами 1U
Оборудование
Блейд-шасси (Enclosure) — общий конструктив HP BladeSystem, в который устанавливаются все внутренние компоненты.

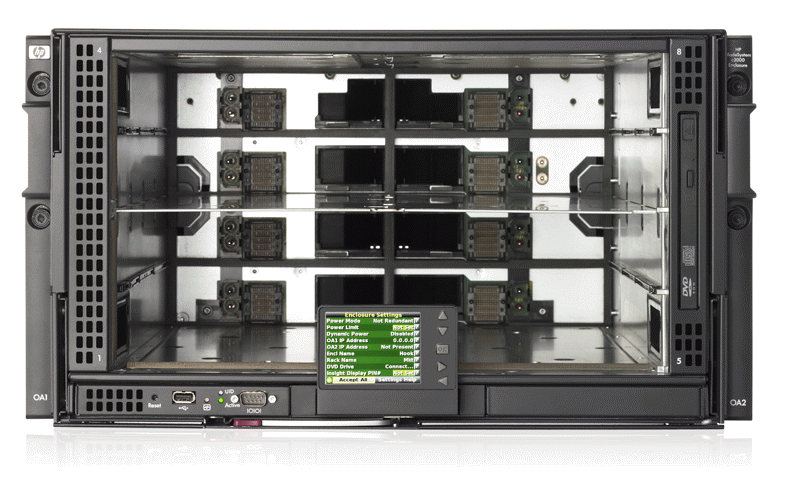

В шасси HP BladeSystem c3000 есть несколько типов отсеков:
-
для установки лезвий блейд —располагаются спереди полки (8);
-
для установки коммутационных модулей — располагаются сзади;
-
для установки блоков питания — сзади полки;
-
для установки вентиляторов - располагаются сзади полки;
-
для установки модулей управления Onboard Administrator (OA) — спереди полки

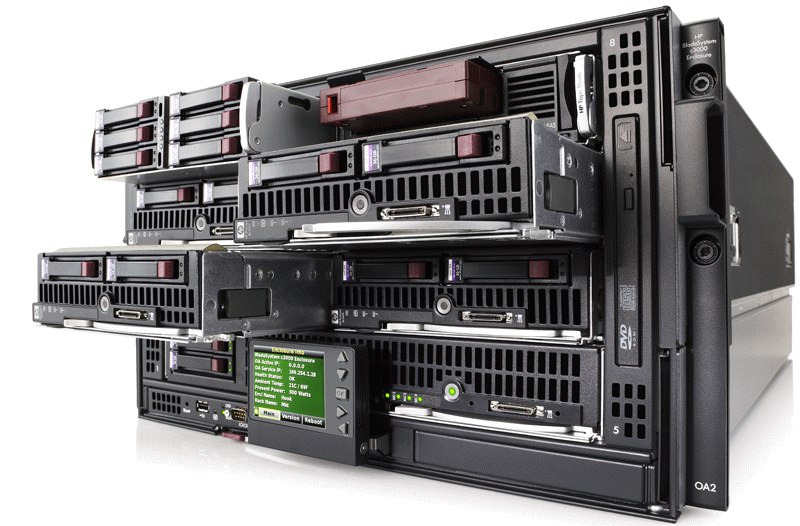

На данный момент существуют два форм-фактора блейдов. Блейды половинного размера (half-height) - занимают один отсек в полке, и полноразмерные (full-height) - занимают два соседних в длину отсека. От форм-фактора, соответственно, зависит, какое количество блейдов войдёт в полку.
Для установки в шасси вы можете выбрать следующие сервера:
Модель сервера
Gen8
Gen8 Graphics
Gen9
Gen9
ProLiant BL420c
Gen8
ProLiant BL465c
Gen8
Занимаемое в шасси место
до 4 серверов,
занимает 2 отсека
до 8 серверов,
занимает 1отсек
до 8 серверов, занимает 1 отсек
до 4 серверов, занимает 2 отсека
до 8 серверов, занимает 1 отсек
до 8 серверов, занимает 1 отсек
Процессор - количество / тип
2-4 Intel® Xeon® E5-4600 v2, от 4 до 12 ядер на процессор
до 2 Intel® Xeon® v2 E5-2600 и Intel® Xeon® E5-2600, от 2 до 12 ядер на процессор
до 2 Intel® Xeon® E5-2600 v3 и Intel® Xeon® E5-2600 v4, от 4 до 22 ядер на процессор
2-4 Intel® Xeon® E5-4600 v2, от 6 до 18 ядер на процессор
до 2 Intel Xeon E5-2400, от 4 до 8 ядер на процессор
до 2 AMD Opteron 6200; 4,6,8 или 12 ядер на процессор
Оперативная память
До 1 Тб DDR3 LRDIMM или RDIMM памяти в 32 слотах
До 512 ГбайтDDR3 RDIMM, LRDIMM или UDIMM памяти в 16 слотах
До 2 Тб памяти DDR4 SmartMemory в 16 слотах
До 2 Тб DDR4 SmartMemory памяти в 32 слотах
До 384 Гб DDR3 LRDIMMs, RDIMMs, LVDIMMs, UDIMMs в 12 слотах
До 512 Гб, DDR3 RDIMM, LRDIMM памяти в 16 слотах
