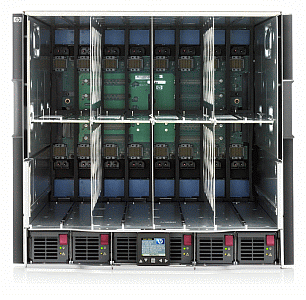

HP BladeSystem c7000 Enclosure
Шасси BladeSystem c7000 содержит все компоненты питания, охлаждения и инфраструктуры ввода-вывода, необходимые для работы модульных компонентов сервера, коммутации и хранения данных с учетом текущих и будущих потребностей. Корпус высотой 10U вмещает до 16 блейд-серверов и/или модулей хранения данных, а также дополнительные сетевые модули и компоненты коммутации систем хранения.
Корпус также содержит общую срединную панель, которая обеспечивает постоянное высокоскоростное подключение блейд-серверов к сети и общему хранилищу данных со скоростью 7,1 Тбит/с. Питание осуществляется через заднюю объединительную панель с совместным подключением.
HP BladeSystem c7000 Enclosure. Обзор
Особенности
Корпус HP BladeSystem c7000 Platinum – это не просто блейд-сервер. Данное комплексное решение включает серверы, системы хранения данных (NAS или iSCSI), сетевые возможности, функции управления энергопотреблением и может расцениваться как универсальная среда.
Повышенная активная мощность источника питания и увеличение пропускной способности срединной объединительной панели за счет технологий Intelligent Infrastructure (например, блоков питания Platinum, модулей питания Intelligent и технологии Location Discovery Services) обеспечивают надежную основу для функционирования конвергентной инфраструктуры в условиях растущих рабочих нагрузок.
-
Универсальное решение питания высокого напряжения для снижения капитальных и эксплуатационных расходов ЦОД — блок питания мощностью 2650 Вт с широким диапазоном входного напряжения (277 В перем. тока и 380 В пост. тока) — модуль входного напряжения с коннекторами APP Saf-D-Grid
HP OneView – это единая интегрированная платформа управления, объединяющая серверы, устройства хранения, сетевое оборудование и контроль за средой ЦОД. Она создана для управления жизненным циклом комплексной конвергентной инфраструктуры.
Модуль Onboard Administrator, технология удаленного управления iLO и ПО HP OneView обеспечивают эффективное управление серверами вне зависимости от состояния операционной системы сервера.
Конфигурация блейд-шасси HP BladeSystem c7000
Высота:
Установка блейдов:
Количество
блейдов:
Отсеки для свитчей:
Питание:
Вентиляторы:
Поддержка KVM:
Поддержка CD/DVD:
ОА
10U
Блейды устанавливаются вертикально
16 половинного размера, 8 полноразмерных
8 отсеков для коммутационных модулей
6 блоков питания до 2250Вт каждый
10 активных вентиляторов
KVM в полке не поддерживается
CD/DVD в полке не поддерживается
2 модуля OA, внешние порты OA Serial/USB сзади
Функции блейд-шасси HP BladeSystem c7000 Enclosure
Что нового:
-
Модуль HP Single Phase AC Intelligent Power Module поддерживает функцию Intelligent Power Discovery.
-
Intelligent Power Discovery автоматически распределяет серверы для источника питания.
-
Данные Intelligent Power Discovery отображаются в программном обеспечении Insight Control.
Возможности:
-
Упрощенное управление и контроль, теперь с технологией Intelligent Power Discovery.
-
Консолидация прежде всего – корпус HP BladeSystem c7000 Enclosure предназначен не только для блейд-серверов. Он позволяет объединить серверы, системы хранения, сетевые ресурсы и средства питания так, чтобы они функционировали как единое решение.
-
Абсолютный контроль - Средства Onboard Administrator, iLO и пакет HP Insight Control позволяют эффективно управлять серверами и контролировать состояние операционной системы сервера.
-
Программное обеспечение HP Insight Control позволяет автоматизировать стандартные процессы, предоставляя сотрудникам ИТ-отдела возможность решать задачи бизнеса, а не тратить время на рутинную поддержку.
-
При совмещении нового модуля HP Single Phase AC Intelligent Power Module с распределительными щитами питания HP Intelligent и HP Common Slot Platinum функция Intelligent Power Discovery автоматически обнаруживает серверы, распределяет источник питания и проверяет наличие резервного питания.
-
Автоматическое обнаружение и сопоставление в сочетании с технологией Insight Control ускоряют настройку, сокращают количество возможных ошибок и предотвращают простои.
Оборудование
Блейд-шасси (Enclosure) — общий конструктив HP BladeSystem, в который устанавливаются все внутренние компоненты.
В шасси HP BladeSystem c7000 есть несколько типов отсеков:
-
для установки лезвий блейд —располагаются спереди полки (16);
-
для установки коммутационных модулей — располагаются сзади;
-
для установки блоков питания —располагаются спереди
-
для установки вентиляторов - располагаются сзади;
-
для установки модулей управления Onboard Administrator (OA) — располагаются сзади
На данный момент существуют два форм-фактора блейдов. Блейды половинного размера (half-height) - занимают один отсек в полке, и полноразмерные (full-height) - занимают два соседних в длину отсека. От форм-фактора, соответственно, зависит, какое количество блейдов войдёт в полку.
Для установки в шасси вы можете выбрать следующие сервера:
Модель сервера
Gen8
Gen8 Graphics
Gen9
Gen9
ProLiant BL420c
Gen8
ProLiant BL465c
Gen8
Занимаемое в шасси место
до 8 серверов,
занимает 2 отсека
до 16 серверов,
занимает 1отсек
до 16 серверов, занимает 1 отсек
до 8 сервером, занимает 2 отсека
до 16 серверов,
занимает 1 отсек
до 16 серверов,
занимает 1 отсек
Процессор - количество / тип
2-4 Intel® Xeon® E5-4600 v2, от 4 до 12 ядер на процессор
до 2 Intel® Xeon® v2 E5-2600 и Intel® Xeon® E5-2600, от 2 до 12 ядер на процессор
до 2 Intel® Xeon® E5-2600 v3 и Intel® Xeon® E5-2600 v4, от 4 до 22 ядер на процессор
2-4 Intel® Xeon® E5-4600 v2, от 6 до 18 ядер на процессор
до 2 Intel Xeon E5-2400, от 4 до 8 ядер на процессор
до 2 AMD Opteron 6200, 4, 6, 8, 12 ядер на процессор
Оперативная память
До 1 Тб DDR3 LRDIMM или RDIMM памяти в 32 слотах
До 512 ГбайтDDR3 RDIMM, LRDIMM или UDIMM памяти в 16 слотах
До 2 Тб памяти DDR4 SmartMemory в 16 слотах
До 2 Тб DDR4 SmartMemory
памяти в 32 слотах
До 384 Гбайта DDR3 LRDIMMs, RDIMMs, LVDIMMs, UDIMMs в 12 слотах
До 512 Гб DDR3 RDIMM, LRDIMM памяти в 16 слотах
